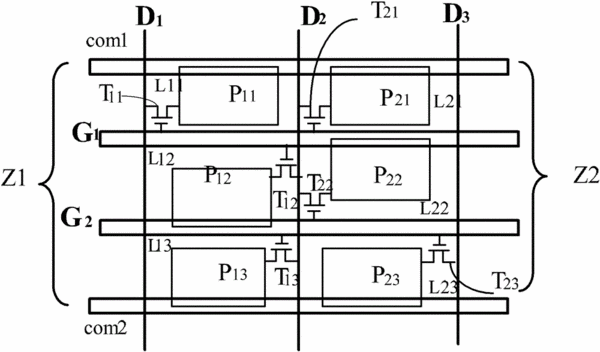

摘要：本發明公開了一種橫向排列的像素結構、液晶顯示裝置及其制作方法，該像素結構的每條數據線分別與兩個薄膜晶體管的源極電連接，不同的數據線所電連接的薄膜晶體管不同；與同一條數據線電連接的兩個薄膜晶體管的柵極分別與不同的柵極線電連接；第一子像素區的像素電極與像素公共線部分交疊，形成存儲電容；第二子像素區的像素電極和與其對應的薄膜晶體管的柵極電連接的柵極線對側的柵極線部分交疊，形成存儲電容；第三子像素區的像素電極與下一像素單元的像素公共線部分交疊，形成存儲電容。本發明實施例的像素結構在一個像素單元中，較現有技術減少了兩根公共線，減少了遮光區域的面積，提高了液晶顯示裝置的開口率。
- 專利類型發明專利
- 申請人上海中航光電子有限公司;
- 發明人簡守甫;夏志強;曹兆鏗;
- 地址201108 上海市閔行區華寧路3388號
- 申請號CN201110436867.8
- 申請時間2011年12月22日
- 申請公布號CN103176320B
- 申請公布時間2015年12月09日
- 分類號G02F1/1362(2006.01)I;G02F1/1368(2006.01)I;G02F1/1343(2006.01)I;H01L27/02(2006.01)I;H01L21/77(2006.01)I;
