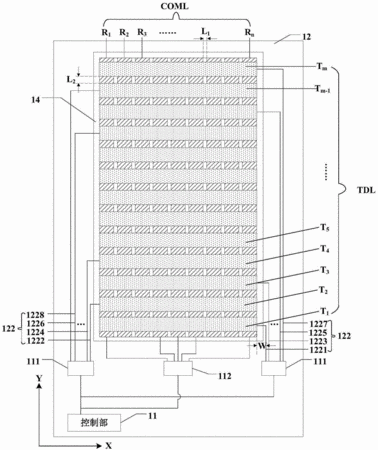

摘要：本實用新型描述了一種集成觸控顯示面板，包括陣列基板，與所述陣列基板相對設置的彩膜基板；多個條狀驅動電極，設置在所述陣列基板與所述彩膜基板相對表面上，并沿著第一方向排列并向與所述第一方向交叉的第二方向延伸；多個條狀檢測電極，設置在所述彩膜基板的一側表面上，并沿著所述第二方向排列并向所述第一方向延伸；控制部，用于控制所述驅動電極和所述檢測電極，所述多個驅動電極通過多條驅動電極引線連接至所述控制部；所述多個檢測電極通過多條檢測電極引線連接至所述控制部；其中，所述檢測電極引線包括沿第一方向延伸的直線部，所述檢測電極與最近的所述檢測電極引線沿第二方向延伸的直線部之間的距離大于或者等于20微米。
- 專利類型實用新型
- 申請人上海中航光電子有限公司;天馬微電子股份有限公司;
- 發明人金慧俊;
- 地址201108 上海市閔行區華寧路3388號
- 申請號CN201521012896.1
- 申請時間2015年12月08日
- 申請公布號CN205193775U
- 申請公布時間2016年04月27日
- 分類號G06F3/044(2006.01)I;
