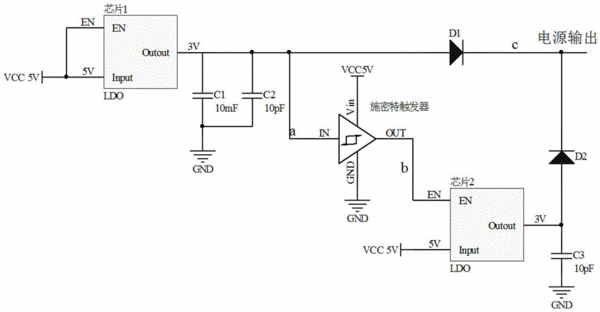

摘要：本發明提供了一種不間斷直流供電系統，一號電源芯片的電源輸入和使能端接5V，接地端直接接地，輸出引腳接2個并聯的電容C1、C2和施密特觸發器的輸入端，施密特觸發器的電壓正極接5V電壓，接地端接地，在施密特觸發器的輸出端接二號電源芯片的使能端，二號電源芯片的輸入電壓為5V，輸出端接電容C3一端，電容C3另一端接地；一號電源芯片和二號電源芯片的輸出端分別通過一個止逆二極管接在一起，輸出3V電壓。本發明能夠在一號電源芯片故障時不間斷供電，同時啟動二號電源芯片工作。此電路器件少、成本低，質量輕，低功耗，增加了供電系統的可靠性和穩定性，拓寬了該設計系統的應用環境。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人張堃;張才坤;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201310180016.0
- 申請時間2013年05月15日
- 申請公布號CN103259328B
- 申請公布時間2015年04月22日
- 分類號H02J9/06(2006.01)I;
