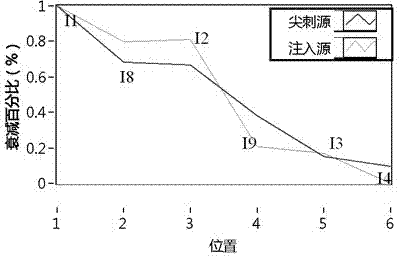

摘要:本發明涉及一種GIS局部放電在線監測校驗儀及其配置驗證方法,校驗儀設置有脈沖信號源和發射天線;當代替高壓導體尖刺模型的所述脈沖信號源通過作為所述發射天線的外置式傳感器向GIS腔體內注入模擬局放源的信號時,所述校驗儀對局放UHF檢測裝置基于特高頻法在線檢測該信號時的靈敏度進行校核。所述配置驗證方法根據測試GIS內部典型放電源輻射的UHF信號模型的時域波形和頻譜特征給出脈沖信號源的技術參數,并通過在實體的GIS平臺上對高壓導體尖刺模型和通過內外置式傳感器向GIS腔體內注入的脈沖信號進行等效性的驗證。
- 專利類型發明專利
- 申請人國家電網公司;上海神潔環??萍及l展有限公司;上海市電力公司;
- 發明人都泓蔚;殷立軍;孫陽盛;張華;常鵬;華月申;聶鵬晨;于盛楠;宋濤;張合召;張浩杰;賀鑫;張思平;
- 地址100031 北京市西城區西長安街86號
- 申請號CN201310107943.X
- 申請時間2013年03月29日
- 申請公布號CN103197212A
- 申請公布時間2013年07月10日
- 分類號G01R31/12(2006.01)I;G01R35/00(2006.01)I;
