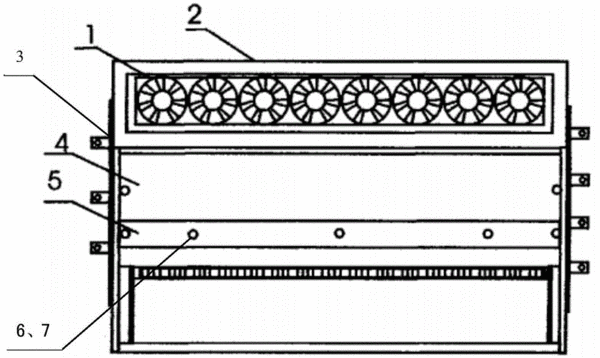

摘要:一種低壓配電箱散熱系統,屬降溫散熱裝置領域。包括位于柜體內的內置風機和大功率電子裝置的散熱器組,其在所述散熱器組的上方設置內置風機;在所述散熱器組的下方設置一組可橫向轉動的擋風板;其擋風板的一端銷接固定,另一端為可轉動端;在擋風板的外側設置一支撐橫梁;在支撐橫梁上設置螺桿,螺桿的一端經螺帽固定在支撐橫梁上,螺桿的另一端與擋風板的可轉動端連接;所述的支撐橫梁固定在配電箱箱體內。其通過設置可調節的螺桿和螺帽組合,在不變動設備的內部結構,又不改動控制線路,增加調速電路的前提下,實現了散熱所需風量的可調節??蓮V泛用于低壓配電箱的設計和制造領域。
- 專利類型實用新型
- 申請人國網上海市電力公司;上海神潔環??萍及l展有限公司;
- 發明人張弛;毛俊;張思平;傅曉飛;黃玉;姜蕓;許敏;李昕;周鳴;王乃盾;姚明;徐良俊;趙陽;周敏;胡海濤;吳昊;蘇君;倪斌;程新民;
- 地址200122 上海市浦東新區源深路1122號
- 申請號CN201420413120.X
- 申請時間2014年07月24日
- 申請公布號CN203967569U
- 申請公布時間2014年11月26日
- 分類號H02B1/56(2006.01)I;
