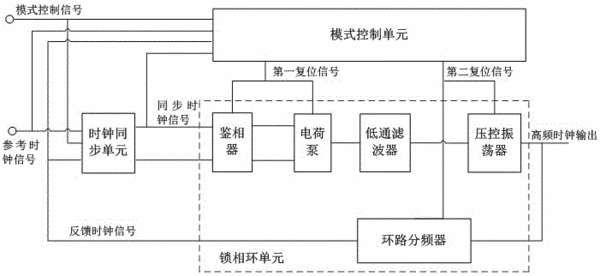

摘要：本發明涉及一種間歇式鎖相環頻率綜合器，包括時鐘同步單元、鎖相環單元以及模式控制單元；時鐘同步單元分別與模式控制單元以及鎖相環單元相連；模式控制單元與所相環單元相連；時鐘同步單元以及模式控制單元作為輸入端，分別接收參考時鐘信號以及模式控制信號；模式控制單元接收時鐘同步單元發送的同步時鐘信號；鎖相環單元接收模式控制信號發送的第一復位信號以及第二復位信號，接收時鐘同步單元發送的同步時鐘信號，并分別發送反饋時鐘信號至時鐘同步單元以及模式控制單元；鎖相環單元作為輸出端，輸出一高頻時鐘信號。本發明所提出的一種間歇式鎖相環頻率綜合器，其能夠工作在開啟時間短于鎖相環鎖定時間的間歇工作模式。
- 專利類型發明專利
- 申請人福州大學;
- 發明人陰亞東;施隆照;
- 地址350108 福建省福州市閩侯縣上街鎮大學城學園路2號福州大學新區
- 申請號CN201610594381.X
- 申請時間2016年07月27日
- 申請公布號CN106160740A
- 申請公布時間2016年11月23日
- 分類號H03L7/10(2006.01)I;
