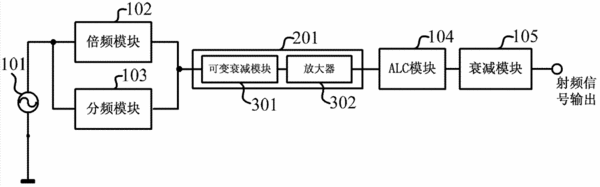

摘要：本發明提供一種射頻信號源，包括：信號振蕩器、倍頻模塊、分頻模塊、ALC模塊及衰減模塊，該射頻信號源還包括：頻率響應控制模塊，所述頻率響應控制模塊的信號輸入端連接所述倍頻模塊及分頻模塊的輸出端，所述頻率響應控制模塊的信號輸出端連接所述ALC模塊的輸入端；其中，所述的頻率響應控制模塊包括：可變衰減模塊，接收輸入信號，用于將所述輸入信號的幅度調節到預置范圍內；放大器，所述放大器的信號輸入端連接所述可變衰減模塊的輸出端，用于補償可變衰減模塊的插入損耗。本發明通過增加頻率響應控制模塊，能調整由于射頻鏈路引入的頻率響應問題，大大降低了對ALC動態范圍的要求，降低了設計難度，節約了設計和調試時間。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人沈艷梅;何毅軍;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201110431621.1
- 申請時間2011年12月21日
- 申請公布號CN103178798A
- 申請公布時間2013年06月26日
- 分類號H03G3/30(2006.01)I;H04B1/02(2006.01)I;
