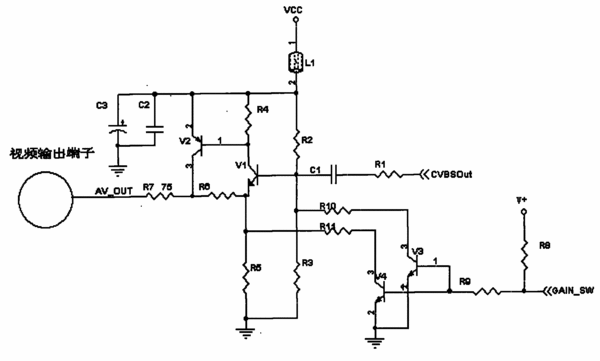

摘要：本發明公開了一種新型增益可控的放大電路，包括：第一三極管、第一電阻、第二電阻、第三電阻、第四電阻和第五電阻；所述第一三極管的發射極經第五電阻接地，其集電極經第四電阻接電源輸入端，其基極經第一電阻接輸出端，所述第二電阻與第三電阻串聯后一端接電源輸入端，另一端接地，其中點與第一三極管的基極相連；還包括：第十電阻、第十一電阻、第三三極管和第四三極管；所述第十電阻的一端接第一三極管的基極，另一端與第三三極管的集電極相連，第三三極管的發射極與第四三極管的發射極并聯后接地，第三三極管的基極與第四三極管的基極并聯后接信號控制端，第十一電阻的一端與第一三極管的發射極相連，另一端與第四三極管的集電極相連。
- 專利類型發明專利
- 申請人康佳集團股份有限公司;
- 發明人汪繁;胡麗麗;楊通云;應世挺;
- 地址518053 廣東省深圳市南山區華僑城深南大道9008號
- 申請號CN200910188907.4
- 申請時間2009年12月11日
- 申請公布號CN101795117A
- 申請公布時間2010年08月04日
- 分類號H03G3/30(2006.01)I;
