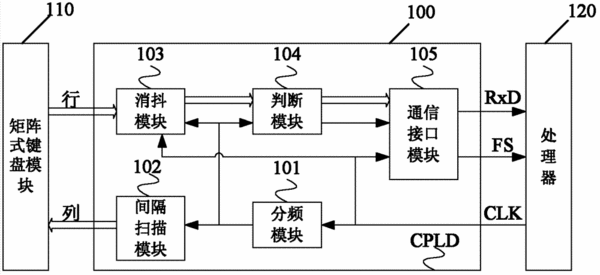

摘要：本發明提供一種鍵盤、鍵盤控制方法及采用該鍵盤的信號發生器，該鍵盤包括鍵盤控制器，處理器以及矩陣式鍵盤模塊，所述鍵盤控制器分別與所述處理器和矩陣式鍵盤模塊相連接，該鍵盤控制器采用CPLD器件，包括分頻模塊、間隔掃描模塊、消抖模塊、判斷模塊和通信接口模塊，其中，判斷模塊接收消抖模塊傳送的行狀態信號，判斷該行狀態信號鍵值信息與前一次相比有改變后，將改變的鍵值信息傳送給通信接口模塊；所述通信接口將鍵值信息以串行幀方式發送給所述處理器。本發明實施例提供的鍵盤及其控制方法，采用判斷鍵值改變之后通過串行接口的方式發送信息給處理器，降低了處理器的負擔，加快了處理速度，同時提供了按鍵和旋鈕的功能，并且成本低廉。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人丁新宇;王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201110431661.6
- 申請時間2011年12月21日
- 申請公布號CN103176608A
- 申請公布時間2013年06月26日
- 分類號G06F3/02(2006.01)I;
