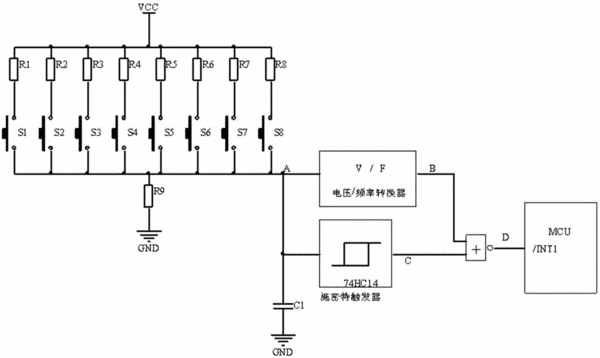

摘要:本發明提供了一種可處理多按鍵同時按下的MCU鍵盤電及其實現方法。其中的鍵盤電路包括MCU,M個按鍵S1~SM,M個電阻R1~RM,公共電阻,電壓/頻率轉換器,施密特觸發器,或非門;Ri的一端連接至VCC電源、另一端連接至按鍵Si的一端(1≤i≤M),全部按鍵的另一端均連接于A點并通過公共電阻接地;A點與電壓/頻率轉換器的輸入端和施密特觸發器的輸入端分別連接;電壓/頻率轉換器的輸出端連接到或非門的一輸入端,施密特觸發器的輸出端連接到或非門的另一輸入端,或非門的輸出端連接至MCU的/INT1引腳。本發明大大節省了MCU的硬件資源和多鍵同時按下時的處理時間,具有簡單、有效、可靠等優點。
- 專利類型發明專利
- 申請人深圳市元征科技股份有限公司;
- 發明人劉均;鄧芳鴻;李劍鋒;
- 地址518000 廣東省深圳市龍崗區坂雪崗工業區五和大道北元征工業園
- 申請號CN201410626425.3
- 申請時間2014年11月10日
- 申請公布號CN104461035A
- 申請公布時間2015年03月25日
- 分類號G06F3/02(2006.01)I;
