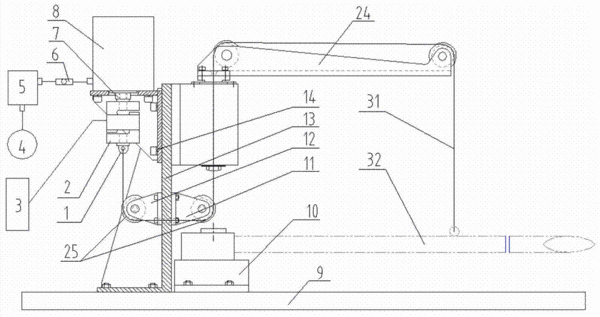

摘要：本發明涉及一種折疊翼氣動加載展開實驗裝置。由兩套加力裝置，隨動擺臂機構和機架組成。加力裝置包括氣源、減壓閥、氣缸、力傳感器、數字測力計，氣源通過減壓閥調節壓力后輸送給氣缸供氣，力傳感器和數字測力計準確測量加載力。隨動擺臂機構由推力軸承支撐、上下兩個向心軸承定位的旋轉軸和旋轉臂組成。鋼索的一端連接在傳感器的拉環螺釘上，另一端繞于前滾輪座、后滾輪座和轉臂上滾輪和折疊翼承力點連接。實驗裝置結構簡單，加載力調節范圍大，操作簡便、試驗效率高。隨動旋轉機構在折疊翼展開過程中，隨動擺臂機構可以隨著折疊翼旋轉，保證加載力始終垂直于折疊翼面；特別適用于中小型折疊翼的加載展開試驗。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人吳斌;王琛;黃德東;
- 地址710072 陜西省西安市友誼西路127號646信箱
- 申請號CN201310005141.8
- 申請時間2013年01月07日
- 申請公布號CN103123292A
- 申請公布時間2013年05月29日
- 分類號G01M9/00(2006.01)I;
