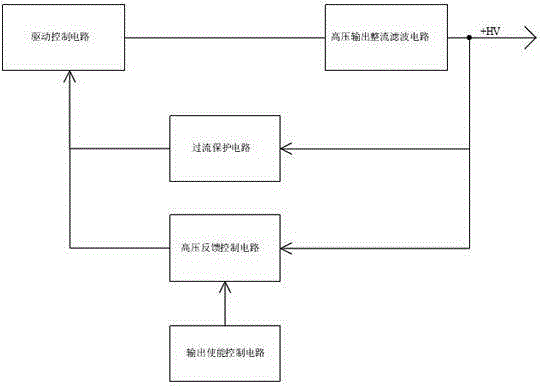

摘要：本發明涉及一種由TL5001A構成的正極性可調高壓電源電路。它包括高壓輸出整流濾波電路、過流保護電路，其特征在于：還包括驅動控制電路、高壓反饋控制電路、輸出使能控制電路，高壓輸出整流濾波電路分別通過高壓反饋控制電路、過流保護電路與驅動控制電路連接，驅動控制電路與高壓輸出整流濾波電路連接，輸出使能控制電路與高壓反饋控制電路連接；本發明的有益效果是：電路結構簡單、新穎，易于小型化；完全的PWM功率控制，主控芯片TL5001A納入了單片芯片的所有功能所需的PWM控制電路；電路具有基準輸出、使能控制、輸出調節、輸出監控、過流短路保護等功能；輸入電壓范圍寬，長期工作性能穩定可靠。
- 專利類型發明專利
- 申請人東文高壓電源（天津）有限公司;
- 發明人劉申;李然;仲亞娜;
- 地址300171 天津市河東區十一經路47號藍海大廈8F
- 申請號CN201210474589.X
- 申請時間2012年11月21日
- 申請公布號CN102938613B
- 申請公布時間2014年09月10日
- 分類號H02M3/335(2006.01)I;
