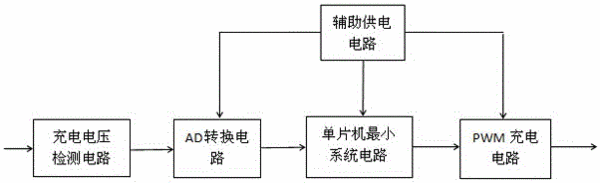

摘要：本發明涉及一種基于CIGS薄膜組件充電控制電路，包括輔助供電電路、單片機最小系統電路、AD轉換電路，還包括充電電壓檢測電路、PWM充電電路，檢測當前蓄電池電壓；分析蓄電池現在所處的狀態，欠壓時需要較大電壓充電，單片機計算出充電電壓V1和升壓步長Vs；計算出電壓V1所需要的脈沖寬度和輸出頻率；輸出脈沖信號給PWM充電電路；加入微擾脈沖信號給PWM充電電路；檢測PWM充電電路輸出電壓Ｖ2；判斷V2是否大于V1且V2－V1的絕對值大于步長Vs，若成立，則繼續增加微擾脈沖；若不成立，PWM充電電壓Ｖ2作為蓄電池的充電電壓。通過單片機對蓄電池的端電壓控制，符合蓄電池本身在不同電壓下的充電特性，保證蓄電池工作在合理的狀態。
- 專利類型發明專利
- 申請人東文高壓電源（天津）股份有限公司;
- 發明人周瑞彬;尹富紅;
- 地址300220 天津市河西區洞庭路20號陳塘科技商務中心415-3
- 申請號CN201610734120.3
- 申請時間2016年08月28日
- 申請公布號CN106100100A
- 申請公布時間2016年11月09日
- 分類號H02J7/35(2006.01)I;
