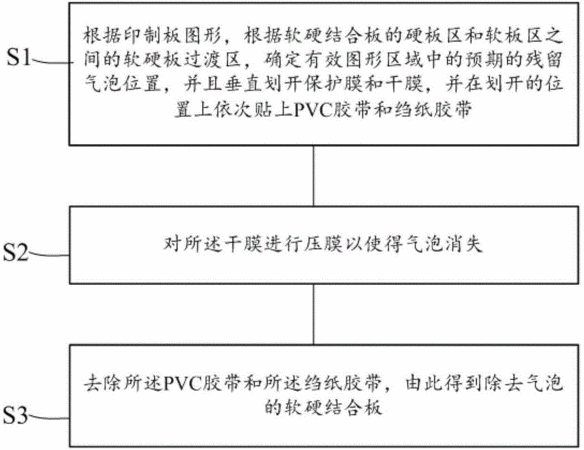

摘要：一種不等厚軟硬結合板非真空壓膜除氣泡方法，其包括：第一步驟：根據印制板圖形，根據軟硬結合板的硬板區和軟板區之間的軟硬板過渡區，確定有效圖形區域中的預期的殘留氣泡位置，并且垂直劃開保護膜和干膜，并在劃開的位置上依次貼上PVC膠帶和縐紙膠帶；第二步驟：對所述干膜進行壓膜以使得氣泡消失；第三步驟：去除所述PVC膠帶和所述縐紙膠帶，由此得到除去氣泡的軟硬結合板。根據本發明，貼PVC膠帶和縐紙膠帶增加有氣泡處的厚度，此后在壓膜過程中該區域相當于進行了局部加壓，貼膠帶前割開的縫隙可以讓氣泡氣體在手動壓膜時順利擠出，并且在壓膜壓力下，該縫隙在氣體排除后可以愈合，不影響后續圖形制作。
- 專利類型發明專利
- 申請人無錫江南計算技術研究所;
- 發明人吳梅珠;吳小龍;徐杰棟;方慶玲;劉秋華;胡廣群;梁少文;
- 地址214083 江蘇省無錫市濱湖區軍東新村030號
- 申請號CN201210396168.X
- 申請時間2012年10月17日
- 申請公布號CN102883540A
- 申請公布時間2013年01月16日
- 分類號H05K3/00(2006.01)I;H05K3/36(2006.01)I;
