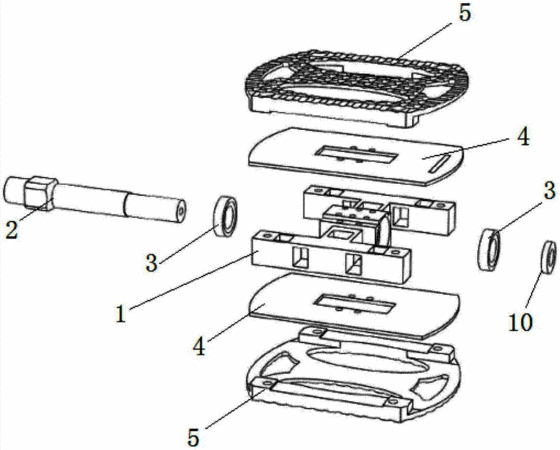

摘要：本發明公開了一種自行車踏板六維力傳感器，包括有機械應變結構和電子檢測電路，機械應變結構包括有傳感器應變體，傳感器應變體套裝在一個旋轉軸上，旋轉軸的兩端分別配合安裝有軸承，傳感器應變體的上、下表面分別設有電路板，兩個電路板的另一面分別設有受力承載板；電子檢測電路包括有放大調理模塊，傳感器應變體的電壓信號輸出端與放大調理模塊的信號輸入端連接，放大調理模塊的信號輸出端與A/D轉換模塊的信號輸入端連接，A/D轉換模塊的信號輸出端通過RS232總線與無線數據傳輸模塊的信號輸入端連接，無線數據傳輸模塊的信號輸出端通過無線藍牙與PC機進行通信。本發明在自行車腳踏板現有形狀上設計傳感器的結構，滿足6維力、力矩的功能及測量精度。
- 專利類型發明專利
- 申請人安徽埃力智能科技有限公司;
- 發明人宋箭;黃澎;宋月;劉元標;龍希文;魏良城;朱宗國;
- 地址230000 安徽省合肥市科學大道114號F8廠房3層西
- 申請號CN201210330739.X
- 申請時間2012年09月07日
- 申請公布號CN102853958A
- 申請公布時間2013年01月02日
- 分類號G01L5/16(2006.01)I;G01M17/007(2006.01)I;G08C17/02(2006.01)I;
