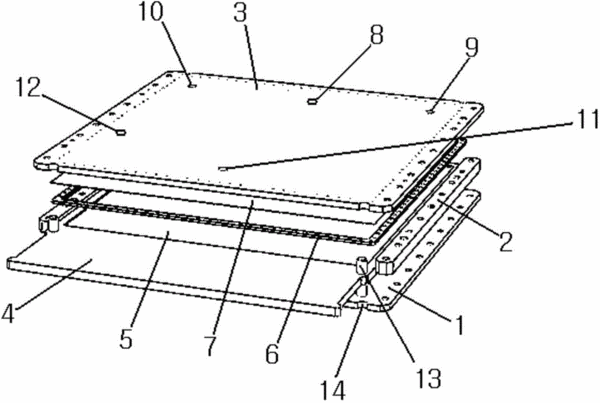

摘要:本發明公開了一種壓力分布傳感器標定測量裝置,包括有底座,底座上兩側邊位置分別固定有側邊限位條,上蓋蓋合在底座上方并由側邊限位條支撐,由底座、兩側邊限位條、上蓋圍成測試通腔,可抽式測試板滑動安裝在測試通腔中,且可抽式測試板上設置有淺槽,上蓋底部固定有由彈性壓框,彈性壓框中設置有柔性橡膠薄膜,柔性橡膠薄膜邊緣與彈性壓框內框壁緊密連接為一體,由上蓋、彈性壓框、柔性橡膠薄膜圍成氣室,上蓋中開有連通氣室內外的抽氣孔、進氣孔、出氣孔、壓力表接孔。本發明采用空氣加壓,可實現壓力分布傳感器整面加壓標定,能保證整面加壓的均勻性,可適合各種尺寸的壓力分布傳感器標定測量。
- 專利類型發明專利
- 申請人安徽埃力智能科技有限公司;
- 發明人宋箭;宋月;范松偉;韋能;周琴華;朱志同;吳軍;
- 地址230088 安徽省合肥市高新科學大道114號F8廠房3層西
- 申請號CN201410255233.6
- 申請時間2014年06月10日
- 申請公布號CN104089741A
- 申請公布時間2014年10月08日
- 分類號G01L27/00(2006.01)I;
