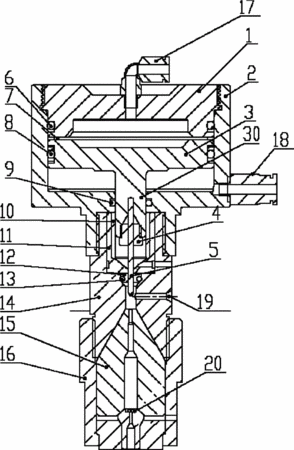

摘要：發明提供了一種雙向氣動開關閥，包括氣缸和閥本體，氣缸包括缸體、活塞和活塞桿，閥本體包括閥芯、閥體和閥座，缸體與閥體連接，閥座固定在閥體上，閥芯與閥座相配合；活塞桿和閥芯為剛性一體結構，剛性一體結構采用單一的軸向運動導向基準面。相比于活塞桿和閥芯采用兩個或數個獨立的軸向運動導向基準面，本發明所述的雙向氣動開關閥采用單個的軸向運動導向基準面可以保證活塞的運動軸線和閥芯的運動軸線的重合度。同時由于支撐套筒直接套在活塞桿導向套上，容易實現活塞、閥芯、活塞桿導向套和支撐套筒的對中性；減少了閥芯與閥座口不對中發生泄漏的可能性，減少了閥芯與支撐套筒底部通孔內壁發生接觸而磨損的概率，延長了閥門的使用壽命。
- 專利類型發明專利
- 申請人上海獅邁科技有限公司;
- 發明人曾繼躍;張仕進;袁朝帥;
- 地址201800 上海市嘉定區興賢路1368號3幢3023室
- 申請號CN201210037041.9
- 申請時間2012年02月17日
- 申請公布號CN102588661B
- 申請公布時間2014年03月12日
- 分類號F16K31/122(2006.01)I;F16K1/32(2006.01)I;F16K1/48(2006.01)I;
