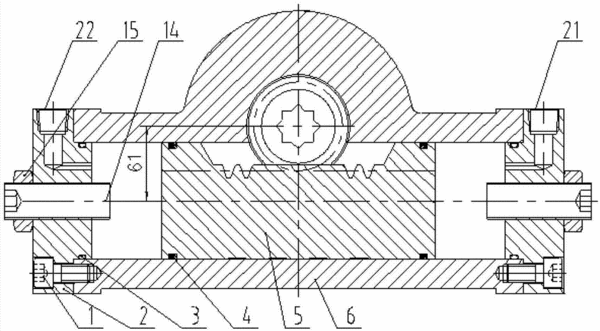

摘要：本發明提供了一種柱塞式高壓執行器，包括缸體、缸蓋、柱塞齒條和齒輪軸；缸蓋為兩個，分別設置在缸體的兩端，與缸體固定連接；所述缸體內設置有偏心的水平通孔和垂直通孔，柱塞齒條設置在水平通孔內，并可在所述水平通孔內作直線運動，齒輪軸設置在垂直通孔內，并可在所述垂直通孔內作旋轉運動；所述的柱塞齒條的中部設有若干齒條，所述齒條與齒輪軸嚙合。本發明通過在柱塞齒條的中部開有若干齒條，使得齒條和齒輪軸上齒輪的接觸中點離柱塞中心線比較近，所以它能承受很高的壓力。
- 專利類型發明專利
- 申請人浙江中旭達自控閥門有限公司;
- 發明人沈漢民;項光中;趙力延;申小琴;賴義豪;
- 地址325011 浙江省溫州市龍灣區沙城鎮北工業區
- 申請號CN201210352807.2
- 申請時間2012年09月20日
- 申請公布號CN102853149A
- 申請公布時間2013年01月02日
- 分類號F16K31/122(2006.01)I;F16K31/54(2006.01)I;F16K37/00(2006.01)I;
