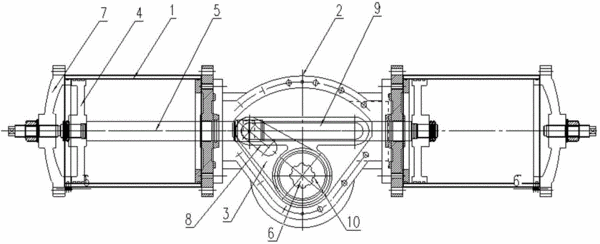

摘要：本實用新型提供了一種導向式氣動執行器，包括氣缸組件和撥叉組件，所述氣缸組件包括氣缸、氣缸蓋、活塞和活塞桿，撥叉組件包括撥叉、主軸和箱體，所述撥叉的端部設置有呈長條形的第一滑槽，所述撥叉的中心位置設置有一通孔；所述活塞桿上設置有一銷軸，所述銷軸與第一滑槽滑動配合；所述主軸安裝在撥叉中心的通孔內；其特征在于，所述箱體上設置有供銷軸穿過的第二滑槽，所述第二滑槽呈長條形，與活塞桿平行。該導向式氣動執行器的結構簡單、具有導向機構，不會產生卡阻現象。
- 專利類型實用新型
- 申請人浙江中旭達自控閥門有限公司;
- 發明人項啟源;項光中;申小琴;
- 地址325011 浙江省溫州市龍灣區沙城鎮北工業區
- 申請號CN201220574465.4
- 申請時間2012年11月02日
- 申請公布號CN202901487U
- 申請公布時間2013年04月24日
- 分類號F16K31/122(2006.01)I;
