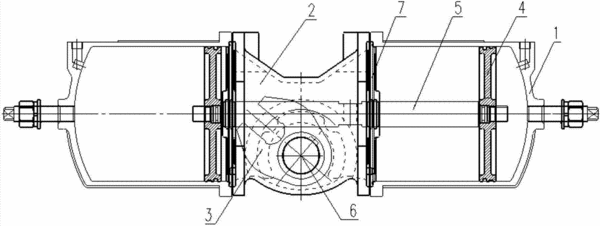

摘要:本實用新型提供了一種氣動執行器,包括氣缸組件和撥叉組件,所述氣缸組件包括氣缸、氣缸蓋、活塞和活塞桿,撥叉組件包括撥叉、主軸和箱體,所述撥叉的端部設置有一滑槽,所述撥叉的中心位置設置有一通孔;所述活塞桿上設置有一銷軸,所述銷軸與滑槽滑動配合;所述主軸安裝在撥叉中心的通孔內。本實用新型所述的氣動執行器通過活塞桿的銷軸與撥叉上滑槽的滑動配合,實現了將活塞桿的直線運動轉變為撥叉的旋轉運行,進而控制閥門的開閉。該氣動執行器的撥叉運動由銷軸與滑槽進行導向,運動可靠性高、卡阻現象少,傳動效率高。
- 專利類型實用新型
- 申請人浙江中旭達自控閥門有限公司;
- 發明人項啟源;項光中;申小琴;
- 地址325011 浙江省溫州市龍灣區沙城鎮北工業區
- 申請號CN201220572811.5
- 申請時間2012年11月02日
- 申請公布號CN202884204U
- 申請公布時間2013年04月17日
- 分類號F16K31/122(2006.01)I;
