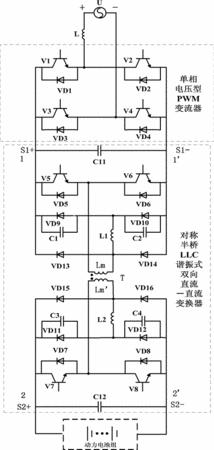

摘要：本發明公開了智能電網技術領域的V2G雙向功率變換電動汽車充放電系統及其控制方法。本發明采用單相或三相電壓型PWM變流器(VSC)為第一級功率變換電路，實現交流電網與第1直流母線之間的能量變換；采用對稱半橋LLC諧振式雙向直流-直流(DC/DC)變換器作為第二級功率變換電路，實現直流母線與動力電池組之間的能量變換。本發明的有益效果是：一級功率變換電路的變換器電網側電流接近正弦波，諧波含量??；二級功率變換電路提高了變換效率、動態性能以及功率密度，縮減了電動汽車充放電裝置的體積和重量，有效提高系統的安全性、可靠性以及經濟性。
- 專利類型發明專利
- 申請人華北電力大學（保定）;
- 發明人顏湘武;張波;肖湘寧;陳征;郭春林;梁宇超;
- 地址071003 河北省保定市永華北大街619號
- 申請號CN201210014240.8
- 申請時間2012年01月18日
- 申請公布號CN102570560B
- 申請公布時間2014年07月09日
- 分類號H02J7/02(2006.01)I;H02M7/219(2006.01)I;H02M3/335(2006.01)I;
