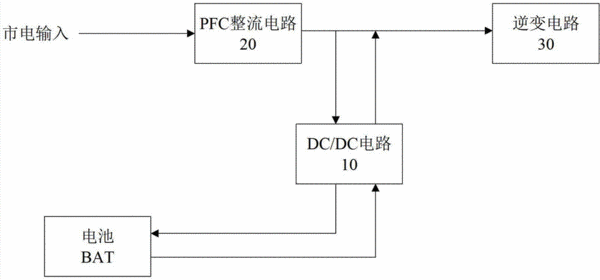

摘要:本發明公開了一種不間斷電源的DC/DC電路,該DC/DC電路為雙向DC/DC電路,且所述雙向DC/DC電路連接在母線和電池之間;在充電模式下,所述雙向DC/DC電路從所述母線取電,并為所述電池充電;在放電模式下,所述雙向DC/DC電路從所述電池取電,并為所述母線供電。實施本發明的技術方案,在UPS中由于將充電電路和放電電路統一成一個DC/DC電路,而該DC/DC電路為雙向DC/DC電路,既可以實現充電功能又可以實現放電功能,可使得該UPS的體積減小、成本減小、熱點集中,順應了產品小型化的趨勢。
- 專利類型發明專利
- 申請人艾默生網絡能源有限公司;
- 發明人倪同;宋淼;
- 地址518057 廣東省深圳市南山區科技工業園科發路一號
- 申請號CN201210374995.9
- 申請時間2012年09月29日
- 申請公布號CN103715746A
- 申請公布時間2014年04月09日
- 分類號H02J7/02(2006.01)I;H02M3/315(2006.01)I;
