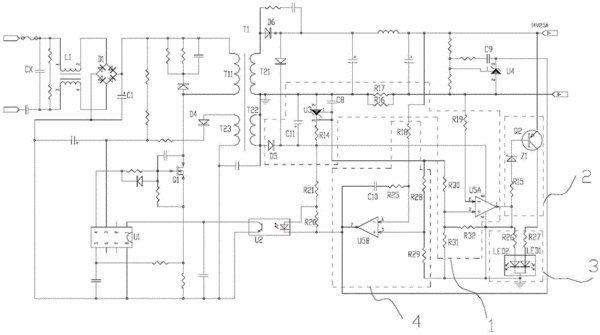

摘要：一種電池充電提示電路以及燈具，其包括：檢測模塊，其用于檢測電池是否已經充滿，比較器（U5A）的反相端連接電阻與電池的連接處，比較器（U5A）的正向端連接一恒定電源；控制模塊，其用于根據檢測模塊的檢測結果輸出控制信號；提示模塊，其受控于控制模塊，其用于提示電池的狀態，其連接控制模塊以及控制模塊；其中，檢測模塊的比較器（U5A）檢測到并聯電阻的電壓值是否超過恒定電壓所提供的電壓，輸出檢測信號，控制模塊根據檢測模塊的檢測信號控制提示模塊，提示模塊提示電池是處于充電狀態或者充滿狀態。本發明均有更高的靈敏度，能夠準確及時地提示電池的充電狀態。
- 專利類型發明專利
- 申請人深圳市海洋王照明工程有限公司;海洋王照明科技股份有限公司;
- 發明人周明杰;徐亮亮;
- 地址518000 廣東省深圳市南山區東濱路84號華業公司主廠房二層北側
- 申請號CN201410108090.6
- 申請時間2014年03月21日
- 申請公布號CN104935061A
- 申請公布時間2015年09月23日
- 分類號H02J7/02(2006.01)I;G01R31/36(2006.01)I;
