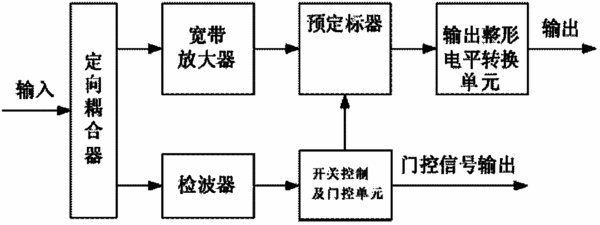

摘要：本發明公開了一種利用脈沖寬帶放大和解調電路實現3GHz脈沖測頻方法，將脈沖信號輸入定向耦合器，從定向耦合器輸出的信號一路通過寬帶放大器放大后與預定標器的輸入端相連；從定向耦合器輸出的另一路信號通過檢波器輸入開關控制及門控單元；開關控制及門控單元一路進行門控信號輸出，另一路輸入預定標器；預定標器根據載波頻率將信號進行分頻處理；經預定標器分頻后的載波信號直接送給FPGA內的計數器，對脈沖進行計數，同時對前級來的信號解調。脈沖信號經放大器放大后分為兩路，檢出調制包絡作為門控信號，測量每個調制脈寬，計算出每個脈沖內的載波頻率，整個測試過程簡單、靈敏度高，使用起來非常方便、準確。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人印德榮;吳財喜;
- 地址212211 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201110413909.6
- 申請時間2011年12月12日
- 申請公布號CN102539914A
- 申請公布時間2012年07月04日
- 分類號G01R23/10(2006.01)I;
