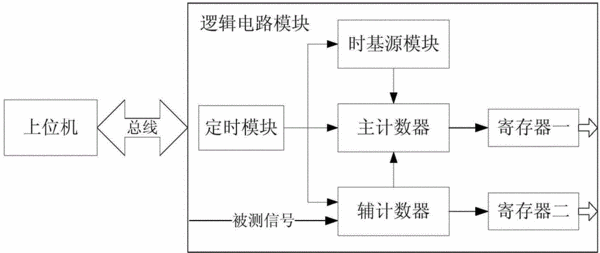

摘要：本發明涉及定時計數器測頻系統及方法，包括通過總線互聯的上位機和邏輯電路模塊，上位機用于配置基準信號的頻率、測量時長T和被測量信號的輸入通道，讀取測量結果，并向邏輯電路模塊發送指令；邏輯電路模塊包括定時模塊、時基源模塊、主計數器、輔計數器、寄存器一以及寄存器二；時基源模塊用于根據上位機的配置產生基準時鐘信號；主計數器用于對基準時鐘信號進行計數；輔計數器用于對測量信號進行計數；寄存器一用于存儲主計數器的計數值，并供上位機讀??；寄存器二用于存儲輔計數器的計數值，并供上位機讀取。解決了現有定時計數器單周期測頻方法存在測量誤差較大的問題，本發明通過改進測量方法，提高定時計數器對信號頻率或周期測量的精度。
- 專利類型發明專利
- 申請人陜西海泰電子有限責任公司;
- 發明人郭恩全;王軍;苗勝;鄭霖;
- 地址710075 陜西省西安市團結南路35號航?？萍紙@
- 申請號CN201310357263.3
- 申請時間2013年08月15日
- 申請公布號CN103424619A
- 申請公布時間2013年12月04日
- 分類號G01R23/10(2006.01)I;
