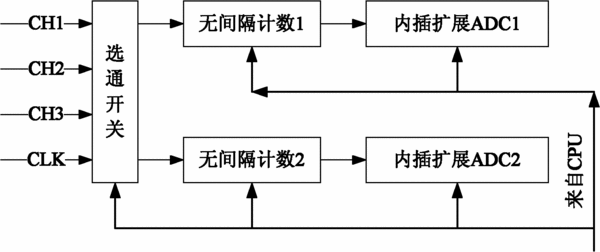

摘要：本發明公開了一種實現頻率和時間測量高分辨力的電路，包括時間及頻率測量邏輯電路和高分辨力數字時基電路，高速選通開關和無間隔計數器通過編程直接實現對輸入信號的選通、計數和誤差檢測；所述高分辨力數字時基電路主要由時間內插器組成，時間內插器用于測量和被測信號同步后的閘門到其后第一個計數時鐘脈沖間的時間間隔；時間內插器包括時間鑒別器和ΔT時間內插器；時間鑒別器用于識別同步閘門沿到其后第一個100MHz時鐘脈沖間的時間差ΔT，ΔT時間內插器提高ΔT測量的分辨力。用大規模高速FPGA，搭建格雷碼計數器來實現無間隔測量，采用數字內插技術提高測量精度和分辨力，可實現準實時測量，能使頻率的測量分辨力達到1×10-10。
- 專利類型發明專利
- 申請人江蘇綠揚電子儀器集團有限公司;
- 發明人印德榮;吳財喜;
- 地址212211 江蘇省鎮江市揚中市綠揚路88號
- 申請號CN201110410882.5
- 申請時間2011年12月12日
- 申請公布號CN102495284A
- 申請公布時間2012年06月13日
- 分類號G01R23/10(2006.01)I;
