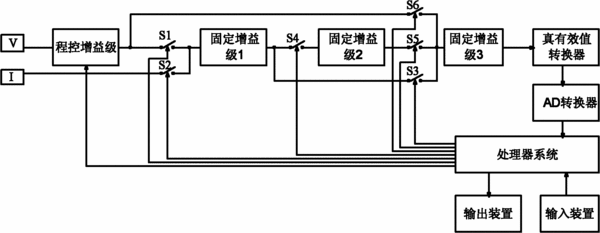

摘要：本發明公開了一種數字萬用表的交流測量電路及交流測量方法。該交流測量電路包括：依次串聯的程控增益級電路、第一固定增益級電路、第二固定增益級電路、第三固定增益級電路；交流電壓輸入端子，直接耦合至程控增益級電路的輸入端；第一開關，串聯于程控增益級電路與第一固定增益級電路之間；交流電流輸入端子，通過第二開關耦合至第一固定增益級電路的輸入端；第三開關，串聯于第一固定增益級電路與第三固定增益級電路之間；第四開關，串聯于第一固定增益級電路與第二固定增益級電路之間；第五開關，串聯于第二固定增益級電路與第三固定增益級電路之間；第六開關，串聯于程控增益級電路與第三固定增益級電路之間。本發明可測量交流小/弱電流。
- 專利類型發明專利
- 申請人北京普源精電科技有限公司;
- 發明人王悅;王鐵軍;李維森;
- 地址102206 北京市昌平區沙河鎮踩河村156號
- 申請號CN201010531145.6
- 申請時間2010年11月03日
- 申請公布號CN102466750A
- 申請公布時間2012年05月23日
- 分類號G01R15/12(2006.01)I;G01R15/09(2006.01)I;G01R19/00(2006.01)I;
