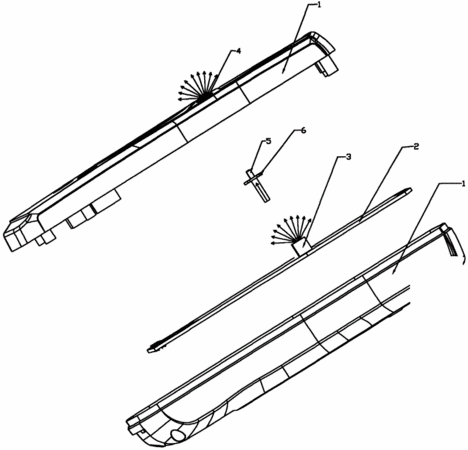

摘要：本實用新型屬于萬用表技術領域，尤其涉及一種通過導光柱引導光線構成萬用表指示燈的一種新型萬用表。一種導光柱結構的萬用表，由萬用表外殼和設置在外殼內的電路板及顯示屏組成，其特征在于：所述的電路板上設置有發光二極管指示燈，該指示燈上部設置有導光柱，該導光柱有透明材料制成，其一端設置在發光二極管指示燈上方，另外一端設置在外殼上的指示燈孔中。實用新型可以提供一種利用導光柱來引導光線，將光線引導到需要的位置，這種結構構成的指示燈具有結構簡單，裝配效率高的優點，而且光線更加集中，其燈光顯示效果，明顯高于現有結構的指示燈。
- 專利類型實用新型
- 申請人深圳市勝利高電子科技有限公司;
- 發明人劉宇兵;
- 地址518000 廣東省深圳市福田區八卦四路412棟2-3層
- 申請號CN201120248880.6
- 申請時間2011年07月15日
- 申請公布號CN202256443U
- 申請公布時間2012年05月30日
- 分類號G01R15/12(2006.01)I;F21V8/00(2006.01)I;F21Y101/02(2006.01)N;
