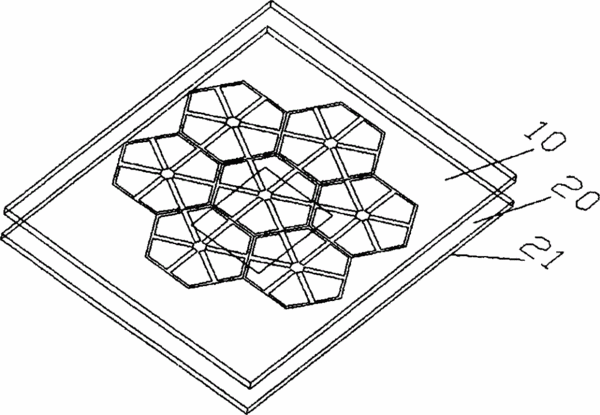

摘要：本發明公開了一種高增益微帶天線罩，由一塊印刷電路板構成，印刷電路板的基片為FR4材料或特氟龍微波介質基板，印刷電路板的上表面刻蝕出正六邊形微帶線復合結構；所述的正六邊形微帶線復合結構包括正六邊形微帶線和微帶短截線兩部分，正六邊形微帶線六條邊的中點處分別刻蝕有伸向正六邊形中心點的六條微帶短截線，六條微帶短截線在中心點處不相交；構成天線罩的印刷電路板的尺寸與微帶天線的接地板的尺寸相一致，天線罩覆蓋整個微帶天線的輻射片。本發明可以很好的提高天線的增益和方向性。
- 專利類型發明專利
- 申請人西北工業大學;
- 發明人鄭奎松;韋高;許家棟;
- 地址710072 陜西省西安市友誼西路127號
- 申請號CN201110246565.4
- 申請時間2011年08月25日
- 申請公布號CN102354812B
- 申請公布時間2013年10月16日
- 分類號H01Q1/42(2006.01)I;H01Q1/38(2006.01)I;H01Q13/08(2006.01)I;
