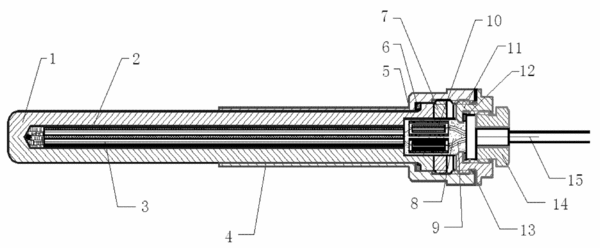

摘要：本發明提供一種復合管型高溫熱電偶，它在防護套管內依次放置有雙孔陶瓷管和單孔陶瓷管；在防護套管外套有金屬傳感器保護套，防護套管和傳感器保護套通過石墨墊圈密封后通過緊固螺絲壓緊；傳感器保護套的堵頭固定有外套堵頭；引線管通過引線管固定螺絲固定在外套堵頭端部；兩條熱電偶絲分別放置在雙孔陶瓷管的兩個管腔內，兩條熱電偶絲端部延伸至單孔陶瓷管內；在單孔陶瓷管內兩條熱電偶絲端部分別與兩條補償導線一端通過兩個穿線圈壓緊連接；兩條補償導線另一端穿出單孔陶瓷管延伸至引線管內；在防護套管、雙孔陶瓷管和單孔陶瓷管的管腔內均緊密填充有耐熱陶瓷粉。本發明可長期應用于氣化爐等高溫測量領域，可應用于某些特殊場合的超高溫測量。
- 專利類型發明專利
- 申請人北京航天計量測試技術研究所;
- 發明人李曉峰;孫海濤;李章興;羅順蘭;
- 地址100076 北京市豐臺區南大紅門路1號
- 申請號CN201010153123.0
- 申請時間2010年04月22日
- 申請公布號CN101839774B
- 申請公布時間2011年11月09日
- 分類號G01K7/04(2006.01)I;G01K1/08(2006.01)I;
