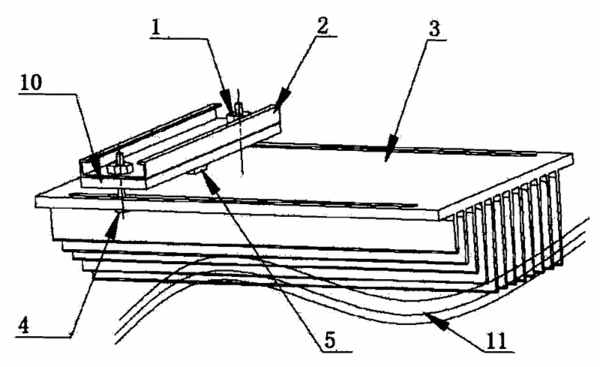

摘要：本實用新型所述散熱器表面溫度場測試工裝，在散熱器表面進行多個位置點的發熱感溫測定，以同一空氣流場中相同功率發熱點的不同位置點的散熱效率來直觀地表達出溫度場分布情況，從而根據最低溫度點與等溫線分布來求得IGBT、二極管等發熱器件的最佳布局方案，據此優化電控板上發熱器件的設計布局。測試工裝包括有一翅片式散熱器，在散熱器平整的背面安裝一可移動的支撐件，在支撐件下方安裝一連接外部穩定電源的發熱件；在散熱器正面的翅片中安裝一連接外部測溫電路的熱電偶，熱電偶設置在發熱件下方。發熱件在同一空氣流場中、以相同的功率所產生的熱量通過散發器表面而被熱電偶感知其具體的散熱溫度。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人張江;王宗良;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201020198335.6
- 申請時間2010年05月20日
- 申請公布號CN201697725U
- 申請公布時間2011年01月05日
- 分類號G01K7/04(2006.01)I;
