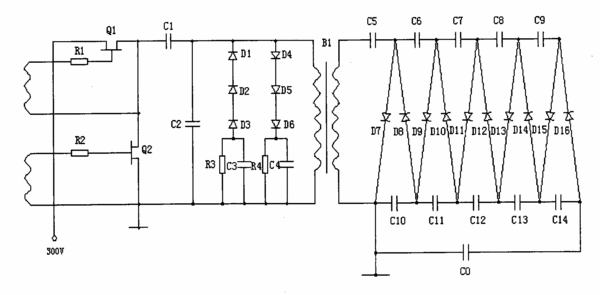

摘要：工業X射線探傷機用高頻高壓電源裝置，包括有管電流控制電路的燈絲電路和有管電壓控制電路的高頻高壓電源電路，其特征在于利用共振效應提高電路傳輸效率的設計是：高頻高壓電源電路中將功率輸出電路、高頻高壓變壓器電路和倍壓電路及X射線管陰陽極間分布電容連接起來后具有固定的諧振頻率，燈絲電路中將功率輸出電路與燈絲變壓器電路連接后也具有固定的諧振頻率，高頻高壓電源電路與燈絲電路都是由其中功率輸出電路分別連接11V開關直流穩壓電路和壓控振蕩及驅動電路，并由功率輸出電路連接含噪聲抑制電路的AC220V整流電路，其壓控振蕩電路的工作頻率均在上述兩電路固有諧振頻率的附近；高頻高壓變壓器的次級輸出電壓是一個正弦波形高頻高壓，正弦的高壓加到后面的倍壓電路中。本裝置電路的傳輸效率高，可靠性高，制造成本低。
- 專利類型發明專利
- 申請人丹東市無損檢測設備有限公司;顧福茂;
- 發明人顧福茂;賈凡;董延博;顧韌;
- 地址118000遼寧省丹東市元寶區解放后街1號
- 申請號CN200910187355.5
- 申請時間2009年09月15日
- 申請公布號CN101667785A
- 申請公布時間2010年03月10日
- 分類號H02M7/02(2006.01)I;H02M7/12(2006.01)I;H02M1/42(2007.01)I;G01N23/00(2006.01)I;
