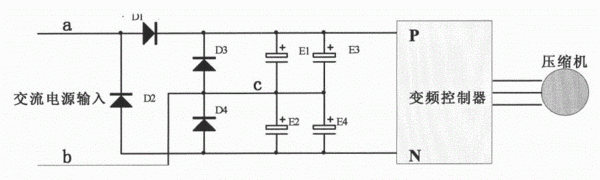

摘要：本實用新型提供一種電容并聯式升壓電路，應用于使用交流電源的直流變頻空調器。設計目的在于實現較高交流電壓值的直流升壓，向變頻控制器提供穩定的直流電源，升壓電路不易被擊穿，而且具有較高的運行穩定性能。升壓電路主要具有相互串聯的一整流部和一升壓部，與現有技術的區別之處在于，該升壓電路的直流輸入/輸出端分別對應地連接在交流電源的輸入/輸出端。所述的整流部包括有橋接的4個功率二極管。所述的升壓部包括有一組或至少兩組并聯的升壓單元，每組升壓單元具有2個串聯的電解電容，2個電解電容各自連接交流電源的輸入/輸出端。
- 專利類型實用新型
- 申請人海信(山東)空調有限公司;
- 發明人孫德偉;
- 地址266100山東省青島市嶗山區株洲路151號
- 申請號CN200920148689.7
- 申請時間2009年04月01日
- 申請公布號CN201378804Y
- 申請公布時間2010年01月06日
- 分類號H02M7/02(2006.01)I;
