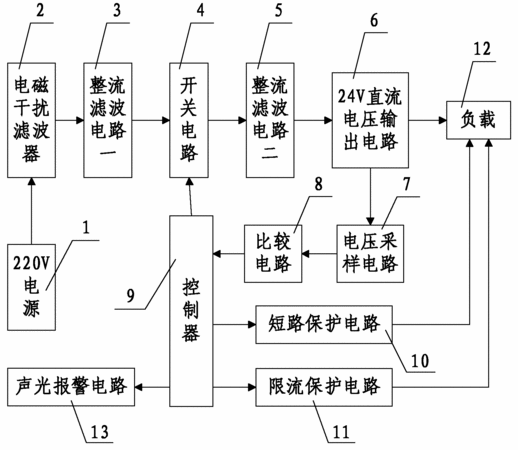

摘要:本發明公開了一種電源補償器,包括依次相接的電磁干擾濾波電路、整流濾波電路一、開關電路、整流濾波電路二和24V直流電壓輸出電路,電磁干擾濾波電路與220V電源相接,24V直流電壓輸出電路的輸出端接負載和電壓采樣電路,電壓采樣電路的輸出端接比較電路,比較電路的輸出端接控制器,控制器接收比較電路所輸出的處理結果信號并經過分析后輸出脈沖調寬信號給接在其輸出端的開關電路,控制器的輸出端還接有短路保護電路和限流保護電路,短路保護電路和限流保護電路的輸出端均與負載相接。本發明結構簡單,設計合理,成本低,可靠性高,實現了高效能的24V直流電壓的穩定輸出,抗干擾性強,適用于遠距離電信號的補償。
- 專利類型發明專利
- 申請人陜西亞泰電器科技有限公司;
- 發明人劉銀杰;李和云;
- 地址710075 陜西省西安市高新區錦業路69號創業研發園C區1號瞪羚谷B棟502室
- 申請號CN201010592014.9
- 申請時間2010年12月16日
- 申請公布號CN102545649A
- 申請公布時間2012年07月04日
- 分類號H02M7/02(2006.01)I;
