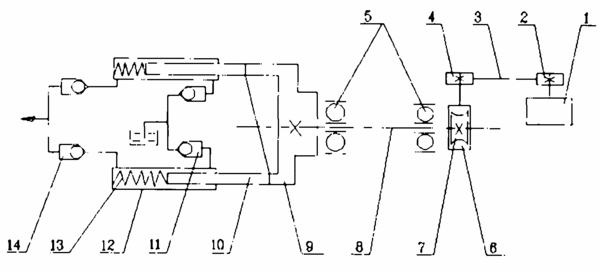

摘要：本發明屬于分析儀器，液相色譜儀單凸輪高壓恒流泵?，F有液相色譜儀高壓恒流泵的輸出壓力波動，影響了樣品的檢測結果。本發明步進電機(1)通過同步皮帶(3)帶動蝸桿(6)、蝸輪(7)轉動，蝸輪軸(8)的端面上設有凸輪(9)，凸輪(9)上的曲線推動兩個左右對稱的柱塞桿(10)作往復運動，泵體(12)內設有彈簧(13)，彈簧(13)的彈力推動柱塞桿(10)回程運動；泵體(12)的液體進出口設有進口單向閥(11)和出口單向閥(14)。本發明使用單凸輪帶動雙柱塞，解決了液相色譜儀高壓恒流泵長期難以解決的輸出流量、壓力波動的技術難題。本發明的優點是：輸出液體壓力穩定、波動??；體積小、裝配容易；操作簡單。
- 專利類型發明專利
- 申請人上海舜宇恒平科學儀器有限公司;
- 發明人許生蛟;黃飛;
- 地址201103上海市閔行區合川路3071號-1075
- 申請號CN200910053986.8
- 申請時間2009年06月26日
- 申請公布號CN101603516A
- 申請公布時間2009年12月16日
- 分類號F04B9/04(2006.01)I;G01N30/02(2006.01)I;
