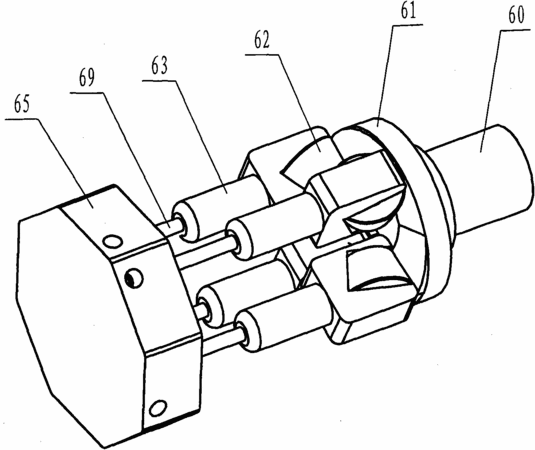

摘要：本發明提供了一種并聯液相色譜泵，包括具有凸輪軸的凸輪、泵頭、至少兩套往復送液機構以及凸輪驅動機構。所述凸輪是端面凸輪，凸輪曲線包括1-5個曲線單元，每個曲線單元包括能將凸輪的轉動運動轉換成柱塞勻速直線運動的一條上升曲線和使柱塞回復原位的一條下降曲線。上升曲線和下降曲線的導程均為r＝4v/nπD2，上升曲線的升角θ＝360°/n，其中v表示凸輪轉動一周并聯液相色譜泵的排量，D表示柱塞的直徑，n表示柱塞的數量，n為2-10之間的整數。隨動輪為圓錐形，隨動輪的任意兩個橫截面的圓周長與相對應位置的凸輪曲線的周長的比值相等。本發明結構簡單、設計加工容易，液體壓力穩定性好。
- 專利類型發明專利
- 申請人北京普析通用儀器有限責任公司;
- 發明人陸振宇;
- 地址101200 北京市平谷區平三路3號
- 申請號CN200910209048.2
- 申請時間2009年10月30日
- 申請公布號CN102052275A
- 申請公布時間2011年05月11日
- 分類號F04B9/04(2006.01)I;G01N30/36(2006.01)I;
