系統響應速度是輸入信號經過電壓/電流驅動系統輸出響應的幅值升到終值過程的斜率，而上升時間是系統響應速度的一種度量，上升時間越短，響應速度越快。

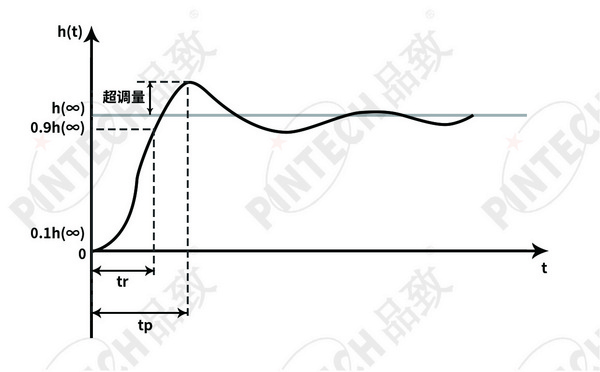

由一階系統響應定義中，穩定的一階系統上升時間定義是響應從終值10%上升到終值90%所需的時間；不穩定且有振蕩的系統上升時間定義是響應從超過其終值到達第一個峰值所需的時間。如下圖：
案例：測繼電器的工作電流信號，繼電器最短開關周期為2s。
繼電器利用電信號/磁場來控制觸點開關接通和斷開的元器件，且有部分繼電器存在吸合抖動情況，本次測試采用的SRD-05VDC-SL-C繼電器是存在抖動情況的，借助示波器捕捉繼電器工作電流信號；
測試設備：DG5200信號發生器、MDO704示波器、CP-2350和CP-3308R無源探頭、SRD-05VDC-SL-C繼電器、120V30A電源、50Ω電阻；

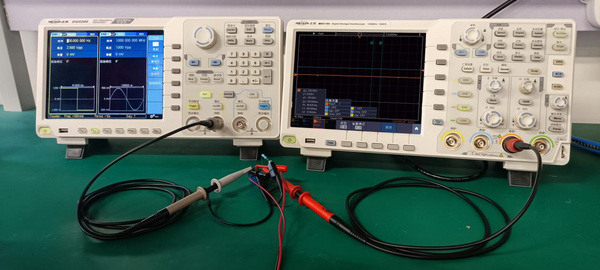

接線圖示：外接紅黑供電線

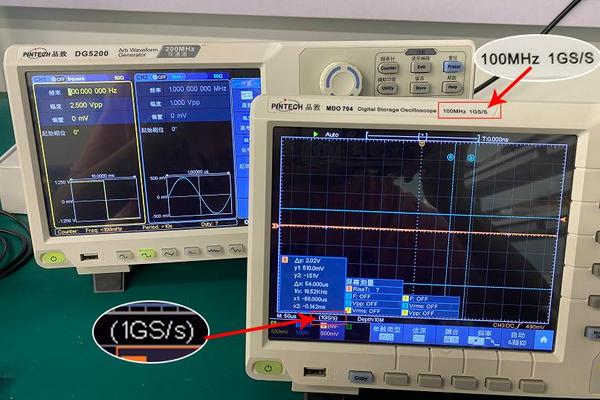

示波器設置：因MOD704示波器頻寬范圍100MHz ，1GS/S實時采樣率，對應設置觸發采樣率也為1GS/S，捕捉的采樣波形更精準；

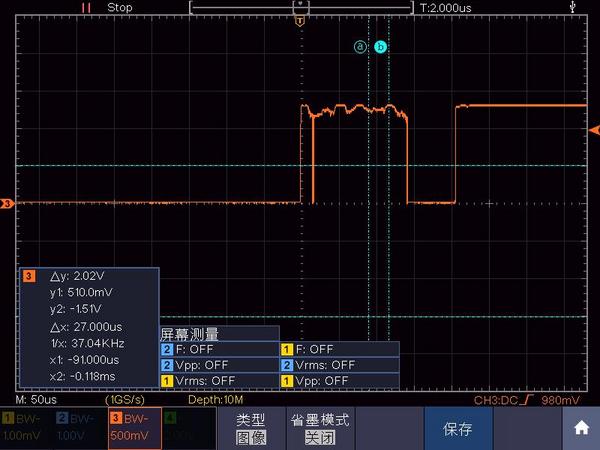

下圖1為繼電器工作時電流信號。
信號波形分析：繼電器一共抖動6次，且有一次抖動幅度0-2.5V（關閉又立即吸合），第二周期信號觸發工作時已進入穩態工作。

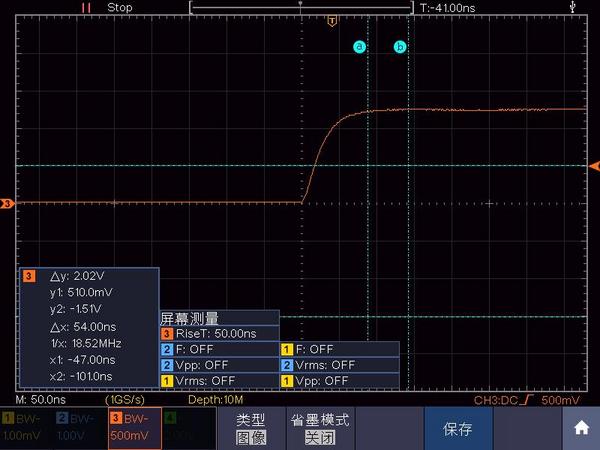

放大輸入瞬態信號圖2，示波器所測上升時間：50ns，對應f=7MHz；因為繼電器的抖動，存在兩處不同帶寬的信號，因此還需計算出第二處f。

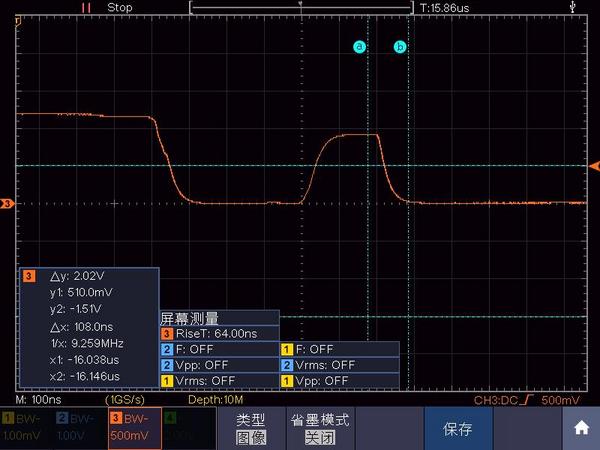

下圖3為抖動信號上升波形：
上圖3為抖動信號上升波形，抖動信號上升時間64ns，對應f=5.468MHz；
對比兩個信號帶寬值，繼電器瞬態工作信號更快，對測量設備的帶寬要求更高，因此要測試SRD-05VDC-SL-C繼電器的瞬態信號需用＞7MHz頻寬的測量設備方可準確。
在選擇測量設備時，首先是了解被測信號的響應速度/元器件的工作原理，若元器件工作時出現多組不同速度/頻率/上升時間的信號，則需選取最大頻寬值為界限，選擇適合頻寬范圍的測量設備。
