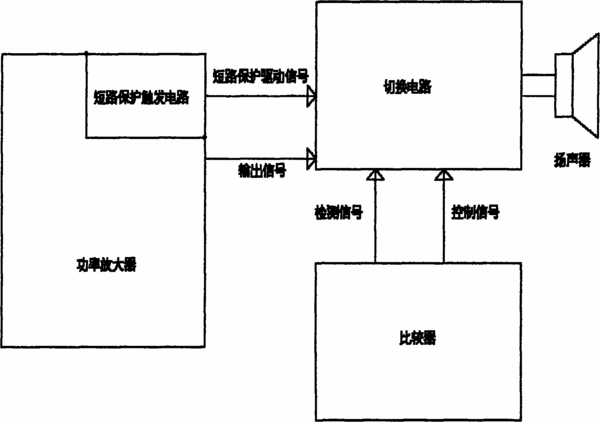

摘要：一種功率放大器短路保護裝置，包括：功放輸出端，短路保護驅動信號端，揚聲器，其特征是還包括：切換電路和比較器電路；切換電路的輸入端接所述功放輸出端、切換電路的輸出端接所述揚聲器、切換電路的控制端接所述短路保護驅動信號端，比較器電路的輸入端接切換電路的檢測信號端、比較器電路的輸出端接切換電路的控制信號端。本實用新型具有在線檢測負載阻抗的功能，使用過程中，在負載短路故障沒消除前，繼電器不會吸合，功放管不會反復被大電流沖擊，只有檢測到短路消除時才會釋放對輸出繼電器的控制，從而提高功放的使用壽命。
- 專利類型實用新型
- 申請人四川湖山電器有限責任公司;
- 發明人鄭曉光;
- 地址621000 四川省綿陽市游仙經濟試驗區中經路36號
- 申請號CN200920176427.1
- 申請時間2009年08月28日
- 申請公布號CN201479079U
- 申請公布時間2010年05月19日
- 分類號H03F1/52(2006.01)I;H03F3/20(2006.01)I;
