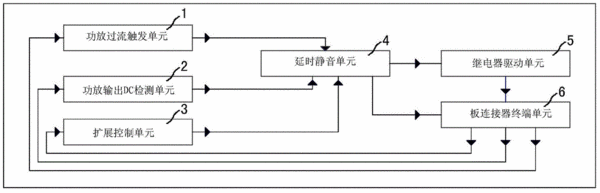

摘要：本實用新型公開了一種功率放大器分離器件保護電路模塊裝置，它包括功放過流觸發單元、功放輸出DC檢測單元、擴展控制單元、延時靜音單元和繼電器驅動單元，所述功放過流觸發單元的輸出端連接延時靜音單元的第一輸入端，延時靜音單元的一個輸出端連接繼電器驅動單元的一個輸入端，延時靜音單元的另一個輸出端連接板連接器終端單元的一個輸入端，繼電器驅動單元的輸出端連接板連接器終端單元的另一個輸入端；功放輸出DC檢測單元的輸出端連接延時靜音單元的第二輸入端。本實用新型克服了分離器件保護電路設計標準不統一，設計效率低下的情況，達到了改善聲頻功率放大器可靠性的效果、提高功放產品設計效率的目的。
- 專利類型實用新型
- 申請人四川湖山電器有限責任公司;
- 發明人蔣榮;
- 地址621000 四川省綿陽市游仙經濟試驗區中經路36號
- 申請號CN201520367353.5
- 申請時間2015年06月01日
- 申請公布號CN204761401U
- 申請公布時間2015年11月11日
- 分類號H03F1/52(2006.01)I;H03F3/20(2006.01)I;
