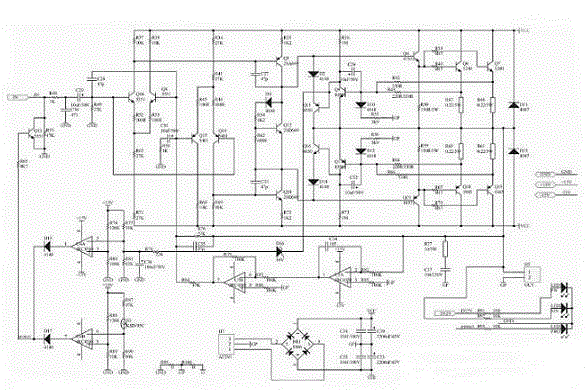

摘要：本實用新型公開了一種功放保護電路，包括GP電路、過流檢測電路和信號壓縮電路，過流檢測電路包括取樣保護模塊、電壓比較模塊，取樣保護模塊包括一個Q13三極管和兩個陰極與Q13三極管的基極連接的相互并聯的二極管，電壓比較模塊和信號壓縮模塊連接，兩者分別包括一個放大器，電壓比較模塊的放大器的一個輸入端和信號壓縮模塊的放大器的輸出端共同連接該電路的輸出端的其中一個引腳，本實用新型采用過流檢測，檢測到有過流信號時先壓縮信號輸出，如過流持續，使功放靜音來實現對功放的保護工作；采用無觸點方式的保護電路；消除了傳統功放由于繼電器產生火花的風險，對功放設備提供了更好的保護，降低設備故障率。
- 專利類型實用新型
- 申請人廣州市星鴻德電子科技有限公司;
- 發明人方師龍;
- 地址510000 廣東省廣州市番禺區大龍街市新路新水坑段49號J座6樓
- 申請號CN201620031667.2
- 申請時間2016年01月14日
- 申請公布號CN205509988U
- 申請公布時間2016年08月24日
- 分類號H03F1/52(2006.01)I;
