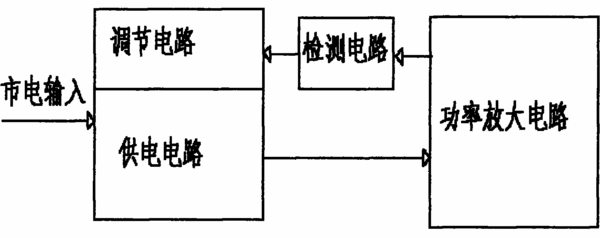

摘要：一種功率放大器過載保護裝置，其特征是：由市電輸入端U1、供電電路和調節電路、以及檢測電路組成；所述供電電路和調節電路由變壓器TRANS、繼電器QJ1、整流橋堆D2、二極管D1、電容C1、C2、C3、C4、C5構成；所述檢測電路由溫度開關S1構成。采用本實用新型，通過檢測功放的溫度來調節功放管工作電壓的高低，從而控制管耗，使功放管保持在安全狀態，提高功放的穩定性；通過調節變壓器的初級繞組匝數來改變功放的供電電壓，利用濾波電容的蓄能效應，使電壓切換時不會產生任何影響，不影響正常使用；具有成本低、結構簡單、使用可靠的特點。
- 專利類型實用新型
- 申請人四川湖山電器有限責任公司;
- 發明人鄭曉光;
- 地址621000 四川省綿陽市游仙經濟試驗區中經路36號
- 申請號CN200920176428.6
- 申請時間2009年08月28日
- 申請公布號CN201490973U
- 申請公布時間2010年05月26日
- 分類號H03F1/52(2006.01)I;
