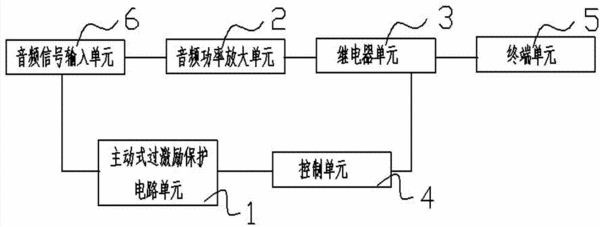

摘要:本實用新型公開了本實用新型提供一種音頻功率放大器主動式過激勵保護電路裝置,包括音頻功率放大單元、繼電器單元、控制單元和終端單元,還包括主動式過激勵保護電路單元,音頻功率放大單元的輸出端連接繼電器單元的輸入端,繼電器單元的輸出端分別連接控制單元的輸入端和終端單元的輸入端,控制單元的輸出端連接主動式過激勵保護電路單元的輸入端,主動式過激勵保護電路單元的輸出端連接音頻功率放大單元的輸入端;本實用新型能克服一般音頻功率放大器在開機啟動階段或功放電路異常狀態下由于輸入信號的過激勵造成的功放損壞情況,達到提高音頻功率放大器的可靠性及耐用性的目的。
- 專利類型實用新型
- 申請人四川湖山電器有限責任公司;
- 發明人蔣榮;
- 地址621000 四川省綿陽市游仙經濟試驗區中經路36號
- 申請號CN201320022851.7
- 申請時間2013年01月16日
- 申請公布號CN203313127U
- 申請公布時間2013年11月27日
- 分類號H03F1/52(2006.01)I;
