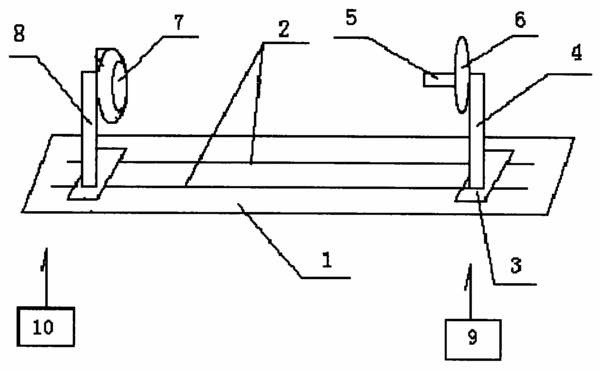

摘要：本實用新型提供一種的光電倍增管實驗儀，包括光路組件和電路部分，光路組件由光電倍增管、光源、照度計探頭組成，光電倍增管、光源、照度計探頭上均有與其對應電路連接的標準接口，電路部分將高壓電源模塊、照度計模塊、光源驅動模塊、微弱信號處理電路、單片機及顯示單元集成在一個箱體中，與各光路組件對應的電路的輸出接口在箱體上有與對應光路組件匹配的標準接口，在箱體表面有顯示器。光電倍增管置于暗箱方形盒體，盒體一側有光電倍增管入射通光孔，在盒體上安裝有一波段開關和一BNC輸出接口。高亮LED固定在一圓筒中，在光源的出射孔處安裝一透鏡，光源的出射孔與光電倍增管暗箱的入射通光孔匹配。照度計探頭的套筒上硅光敏二極管的輸出接口采用BNC頭。
- 專利類型實用新型
- 申請人湖北眾友科技實業股份有限公司;
- 發明人鄧標華;艾鋒;朱彬彬;程勇;
- 地址430070湖北省武漢市珞獅路32－71號
- 申請號CN200620097108.8
- 申請時間2006年06月08日
- 申請公布號CN2924547Y
- 申請公布時間2007年07月18日
- 分類號G01R31/00(2006.01);G01R31/26(2006.01);
