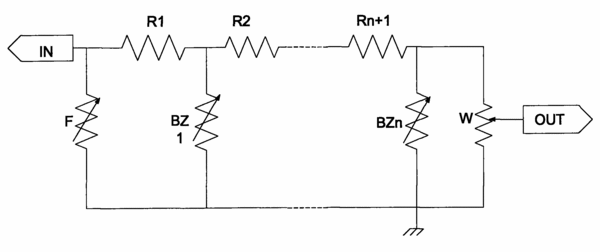

摘要：本發明公開了一種避雷器阻性泄漏電流的取樣裝置及取樣方法，包括雷擊時流過避雷器的泄漏電流及依次連接的若干層電流取樣層，其中，第一層由閥片F及電阻R1并聯構成，中間各層由壓敏電阻BZn和電阻Rn+1并聯構成，最后一層由壓敏電阻BZn+1和電位器W并聯構成；所述避雷器的泄漏電流作為第一電流取樣層的輸入電源，其中流過閥片F的電流接地，而流過電阻R1的電流作為下一層電流取樣層的輸入電源，中間各電流取樣層的輸入電源均為上一電流取樣層流過電阻Rn+1的電流，并且流過壓敏電阻BZn的電流接地，而流過最后一層電流取樣層的電位器W的電流作為最終取樣的避雷器阻性泄漏電流，使泄漏電流以一定的線性比例衰減并輸出。
- 專利類型發明專利
- 申請人上海電氣自動化設計研究所有限公司;
- 發明人李新育;華小龍;
- 地址200023上海市蒙自路360號
- 申請號CN200710044440.7
- 申請時間2007年07月31日
- 申請公布號CN101359018A
- 申請公布時間2009年02月04日
- 分類號G01R31/00(2006.01);G01R31/02(2006.01);G01R19/00(2006.01);G01R19/165(2006.01);
