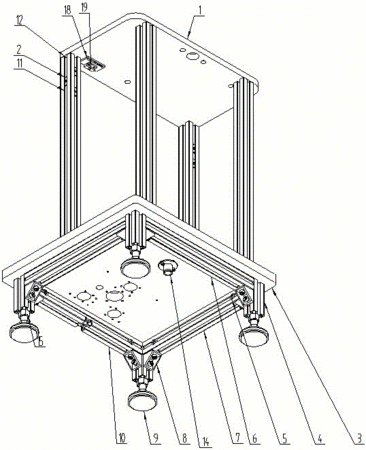

摘要：小型金剛石線切割機，涉及一種切割機，所述切割機包括框架部分、繞絲筒部分、導向與張緊結構部、Y軸與Z軸進給結構部分、輔助系統部分；機座板和繞絲筒安裝板與鋁合金型材組成了機器的整體框架結構；步進電機一端的軸用聯軸器與絲桿副連接，步進電機一端與繞絲筒連接，步進電機配有伺服驅動系統，小傘齒輪與小傘齒輪接觸，Y軸部分與Z軸部分為一體，導向輪組件以導向輪軸為安裝基準，安裝兩個深溝球軸承，兩個深溝球軸承外環之間用擋環隔開，深溝球軸承外環用孔經擋圈限位。該切割機采用了加工鋁件及鋁型材，降低了自身重量、優化了結構，使體積減小了很多，適合了院校及實驗室等科研領域的應用。
- 專利類型實用新型
- 申請人沈陽科晶自動化設備有限公司;
- 發明人朱軍;張旭;趙闖;
- 地址110171 遼寧省沈陽市渾南新區學風路26-2-7號5門
- 申請號CN201620963432.7
- 申請時間2016年08月29日
- 申請公布號CN206066715U
- 申請公布時間2017年04月05日
- 分類號B28D1/22(2006.01)I;B28D5/04(2006.01)I;
