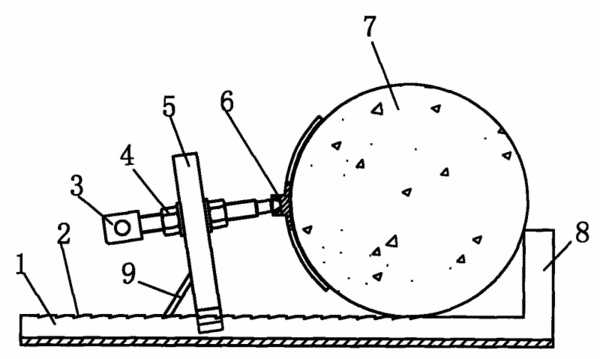

摘要:本實用新型全自動混凝土切割機快速裝夾裝置,它包括夾具座和擠壓裝置,夾具座包括底板[1]和擋塊[8],底板[1]上縱向開設有倒T形槽[10],表面橫向開設有V形槽[2];擠壓裝置包括支撐塊[5]、螺桿[3]、聯接在螺桿[3]上的兩個螺母[4]和夾頭[6],支撐塊[5]為倒T字形,下端位于倒T形槽[10]內,支撐塊[5]上部設有通孔,螺桿[3]位于通孔內,兩個螺母[4]分別聯接在支撐塊[5]兩側的螺桿[3]上,夾頭[6]為弧形,后部活動連接在螺桿[3]的端部;支撐塊[5]的左側面活動聯接有支撐桿[9]。本實用新型裝夾芯樣方便,提高了效率。
- 專利類型實用新型
- 申請人銅陵長江金剛石工具有限責任公司;
- 發明人胡星光;趙嶸;
- 地址244000 安徽省銅陵市淮河路銅商品大廈1705號
- 申請號CN201020062495.8
- 申請時間2010年01月12日
- 申請公布號CN201573287U
- 申請公布時間2010年09月08日
- 分類號B28D1/22(2006.01)I;
