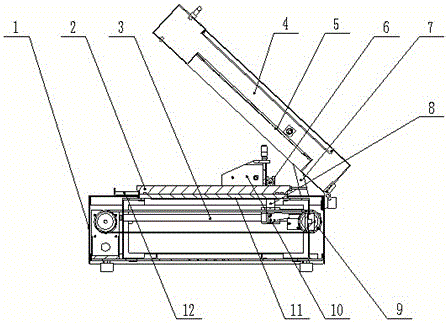

摘要：一種加熱流延涂膜機，涉及一種涂膜機，所述涂膜機包括下箱體、真空吸盤機構、傳動機構、上箱體、熱反射板、橫向推桿、氣彈簧、廢料收集盒，真空吸盤機構與加熱元件用耐高溫膠帶固定，安裝在傳動機構上，固定在下箱體中；上箱體內安裝熱反射板,上箱體與下箱體用鉸鏈連接，上下箱體之間安裝氣彈簧；傳動機構中直流減速電機固定在電機座上連接同步帶組件中的主帶輪，主帶輪與從動帶輪通過同步帶連接，從動帶輪固定在右固定支座上，兩個導向軸和一個限位軸通過左固定支座和右固定支座安裝在傳動機構中。本實用新型將真空吸盤機構和加熱元件組合為一體，由真空工作平臺直接傳熱應用于涂膜機上，簡化整體結構，同時提高熱傳導效率。
- 專利類型實用新型
- 申請人沈陽科晶自動化設備有限公司;
- 發明人杜亮;張旭;趙闖;
- 地址110171 遼寧省沈陽市渾南新區學風路26-2-7號5門
- 申請號CN201620964308.2
- 申請時間2016年08月29日
- 申請公布號CN206064745U
- 申請公布時間2017年04月05日
- 分類號B05C5/02(2006.01)I;B05C9/14(2006.01)I;B05C11/02(2006.01)I;B05C11/10(2006.01)I;B05C13/00(2006.01)I;
