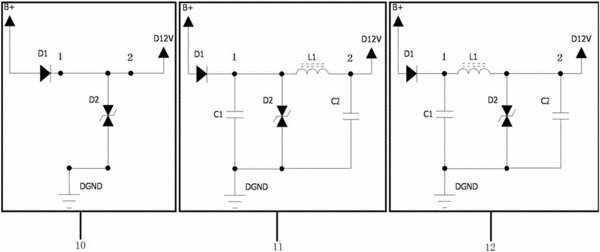

摘要：本實用新型提供了一種HUD電源保護電路，其特征在于：在電池電源正極網絡和HUD內部電源正極網絡的連接線路設有第一節點和第二節點，在電池電源正極網絡和所述第一節點之間或者在所述第二節點和HUD內部電源正極網絡之間正向串聯有二極管，在電池電源正極網絡和地線網絡之間、所述第一節點或第二節點和地線網絡之間或者HUD內部電源正極網絡和地線網絡之間連接有瞬變電壓抑制二極管。實施本實用新型提供的一種HUD電源保護電路，通過在電源兩端并聯二極管實現電源反接保護和在電源兩端并聯瞬變電壓抑制二極管來實現過壓保護，從而降低產品生產成本，提高性價比，增強市場競爭力。
- 專利類型實用新型
- 申請人惠州市華陽多媒體電子有限公司;
- 發明人羅良;陳曉偉;袁偉;胡德雄;王海洋;
- 地址516005 廣東省惠州市東江高新科技產業園上霞北路1號華陽工業園B區4#樓
- 申請號CN201620953989.2
- 申請時間2016年08月26日
- 申請公布號CN206060196U
- 申請公布時間2017年03月29日
- 分類號H02H11/00(2006.01)I;H02H9/04(2006.01)I;
