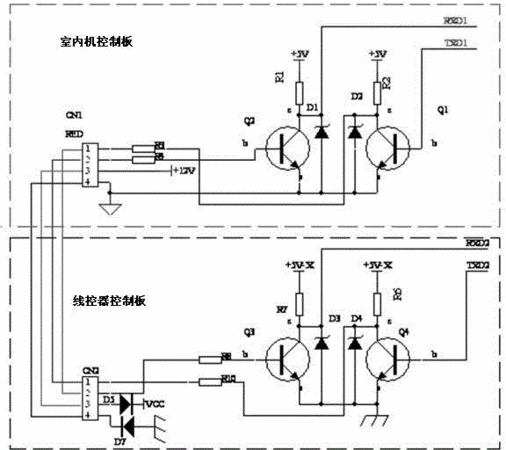

摘要：本實用新型公開了一種通訊保護電路及采用該通訊保護電路的空調。一種通訊保護電路，包括連接通訊電路的兩個接線端子，所述接線端子包括通訊端口、電源端口和接地端口，相應端口之間分別通過通訊線、電源線和地線相接，第一接線端子的電源端口連接供電電源，接地端口接地，第二接線端子的電源端口連接第一開關二極管的陽極，第一開關二極管的陰極連接電源輸出端，接地端口連接第二開關二極管的陰極，第二開關二極管的陽極接地。本實用新型在電流環通訊方式的電路中增加開關二極管，當接線端子的電源端口和接地端口接反時，開關二極管截止，可以有效的保護通訊電路不被燒壞。
- 專利類型實用新型
- 申請人海信（山東）空調有限公司;
- 發明人陳建兵;牟宗娥;
- 地址266100 山東省青島市嶗山區株洲路151號
- 申請號CN201220336153.X
- 申請時間2012年07月12日
- 申請公布號CN202678968U
- 申請公布時間2013年01月16日
- 分類號H02H11/00(2006.01)I;H02H9/02(2006.01)I;F24F11/02(2006.01)I;
