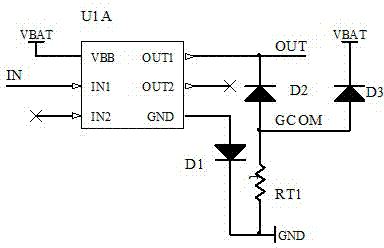

摘要：本實用新型涉及一種車用智能開關防電源反接保護電路，該保護電路包括由續流二極管和保險絲串聯構成的續流電路和兩個防反接二極管，續流二極管的陰極用于接智能開關的輸出端，續流二極管的陽極與保險絲串聯后接地，一個防反接二極管的陰極接地，陽極用于與智能開關的接地端相連，另一個防反接二極管的陰極接電源的正極，陽極與保險絲中與續流二極管的陽極相連的一端相連。本實用新型通過使用續流電路連到智能開關的輸出端,避免了反接時電源經續流二極管短路燒毀芯片的問題，而智能開關芯片通過二極管接地避免了電源極性反接時智能開關芯片控制邏輯部分的損壞。
- 專利類型實用新型
- 申請人鄭州宇通客車股份有限公司;
- 發明人王永秋;齊瀛;周海洋;危波;李鈺銳;
- 地址450016 河南省鄭州市十八里河宇通工業園區
- 申請號CN201220249416.3
- 申請時間2012年05月30日
- 申請公布號CN202712848U
- 申請公布時間2013年01月30日
- 分類號H02H11/00(2006.01)I;
